LINK-HUB – Trådløs DMX og Vision Control Hub

LINK-HUB til trådløs DMX og Vision Control

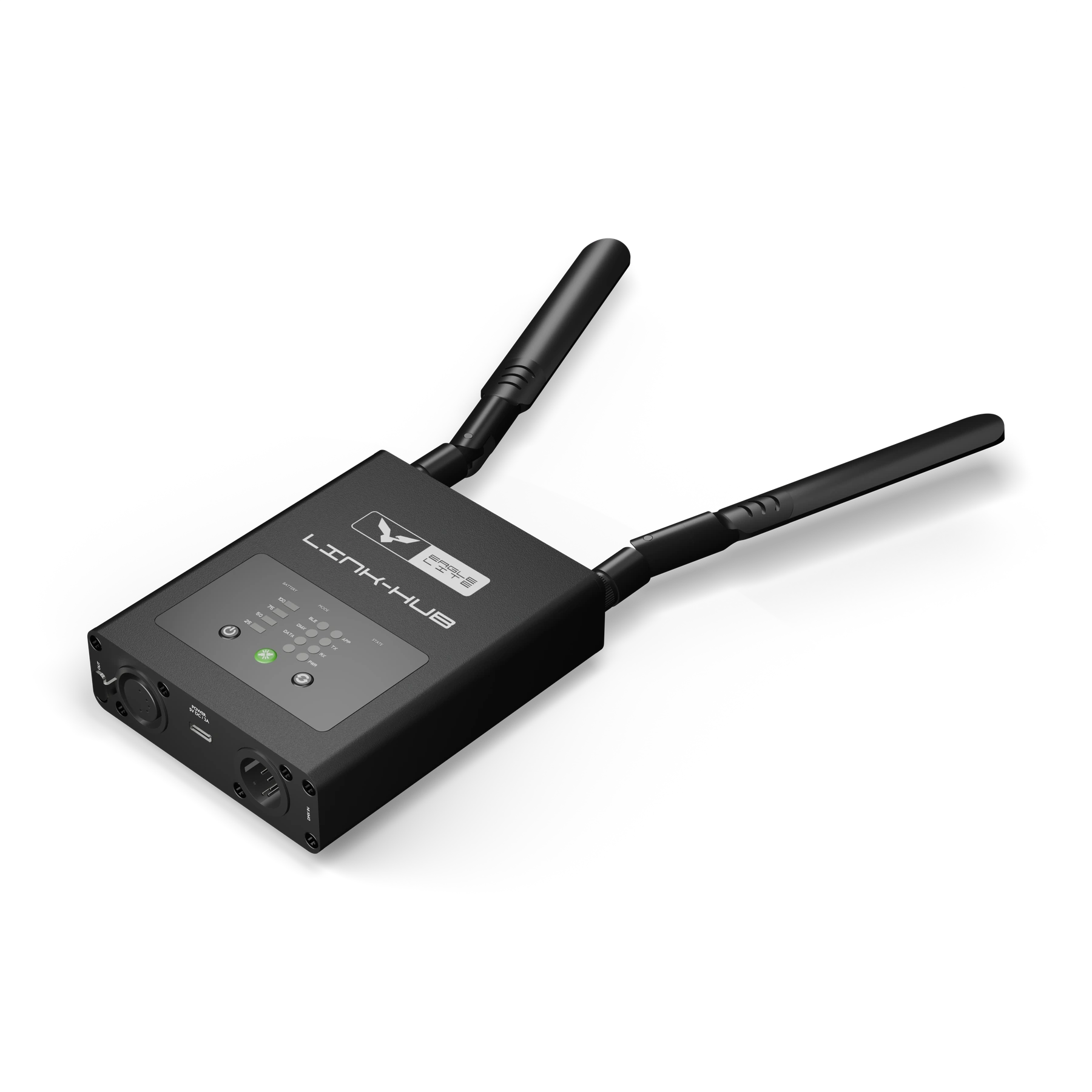

LINK-HUB er udviklet som det centrale forbindelsespunkt i professionelle lysopsætninger, hvor kablet DMX, trådløs DMX og appbaseret styring skal arbejde sammen. Den kompakte, batteridrevne enhed kombinerer CRMX, W-DMX, DMX512, RDM og Vision Control og kan anvendes som sender, modtager eller appgateway alt efter produktionens behov.

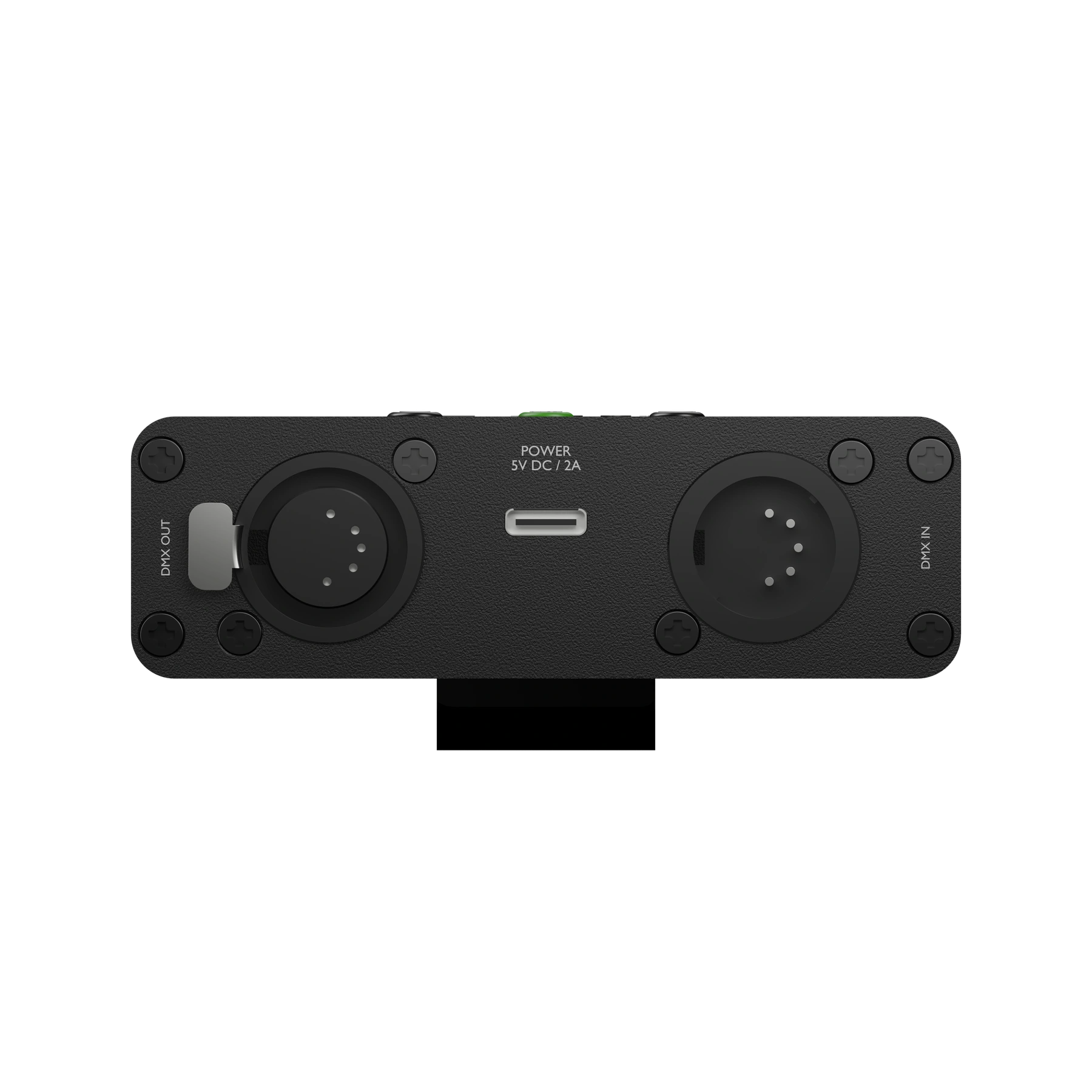

I TX-tilstand modtager LINK-HUB signalet fra en kablet DMX-pult gennem den fempolede XLR-indgang og sender det videre til kompatible CRMX- eller W-DMX-modtagere. Det gør det muligt at bevare den eksisterende pult og det kendte workflow, samtidig med at den lange DMX-kabelføring mellem kontrolposition og armaturer kan erstattes af en trådløs forbindelse.

I RX-tilstand fungerer LINK-HUB som trådløs DMX-modtager. Enheden modtager CRMX eller W-DMX og leverer signalet videre gennem den fempolede XLR-udgang til et kablet armatur eller en lokal DMX-linje. Den optisk isolerede indgang og udgang beskytter signalvejen og bidrager til stabil drift i professionelle systemer.

APP-tilstanden forbinder kompatible armaturer med Vision Control. Her kan scener, grupper, farver, intensitet og dynamiske effekter styres fra telefon eller tablet. LINK-HUB fungerer som gateway mellem appen og lysopsætningen, så mindre produktioner kan betjenes uden en traditionel lys-pult, eller så Vision Control kan indgå som et fleksibelt supplement til det eksisterende system.

LINK-HUB understøtter ét komplet DMX-univers med 512 kanaler samt RDM. Den dokumenterede forsinkelse på under 5 ms gør signalvejen velegnet til opsætninger, hvor armaturerne skal reagere hurtigt og ensartet. W-DMX-rækkevidden er op til 400 meter under egnede forhold med fri sigtelinje. I specsheetets Vision Control-eksempler er dækningen op til 200 meter med én LINK-HUB og op til 400 meter med to LINK-HUB-enheder. Den faktiske rækkevidde afhænger af opsætning, telefon eller tablet, antenneplacering, forhindringer og radiointerferens.

De tre driftstilstande gør LINK-HUB anvendelig på tværs af touring, rental, events, messer og faste installationer. Enheden husker den senest anvendte tilstand, så det valgte workflow hurtigt kan genetableres. LINK-HUB bruger LumenRadio TiMo FX (artikelnummer 800-8106). Opsætning foretages med den lokale Link-knap; CRMX Toolbox understøttes ikke. Den trådløse protokol kan vælges mellem CRMX, W-DMX G3 og W-DMX G4S.

LINK-HUB kan tilsluttes direkte til et DMX-armatur eller en lokal DMX-linje via DMX OUT. Der kræves derfor ikke en LINK-STICK ved det armatur, som er kablet til hubben. LINK-STICK kan tilføjes ved andre armaturer, når du ønsker flere trådløse modtagepunkter uden lange DMX-kabler.

I Vision Control skal armaturprofil, DMX-adresse og DMX-mode passe til det tilsluttede armatur. De tilgængelige funktioner afhænger af armaturets kanaler og profil, mens RDM-administration via Vision Control kræver understøttelse i de tilsluttede enheder. Vision Mesh-funktioner forudsætter kompatible enheder i netværket.

Det indbyggede lithium-ion-batteri på 9.000 mAh giver op til 72 timers drift i TX- eller RX-tilstand og op til 168 timer i APP-tilstand. Batteriniveauet vises i fire trin, og opladning foregår via USB-C med 5V DC / 2A på cirka seks timer. Den lange driftstid reducerer behovet for strømforsyninger og opladning under længere produktioner.

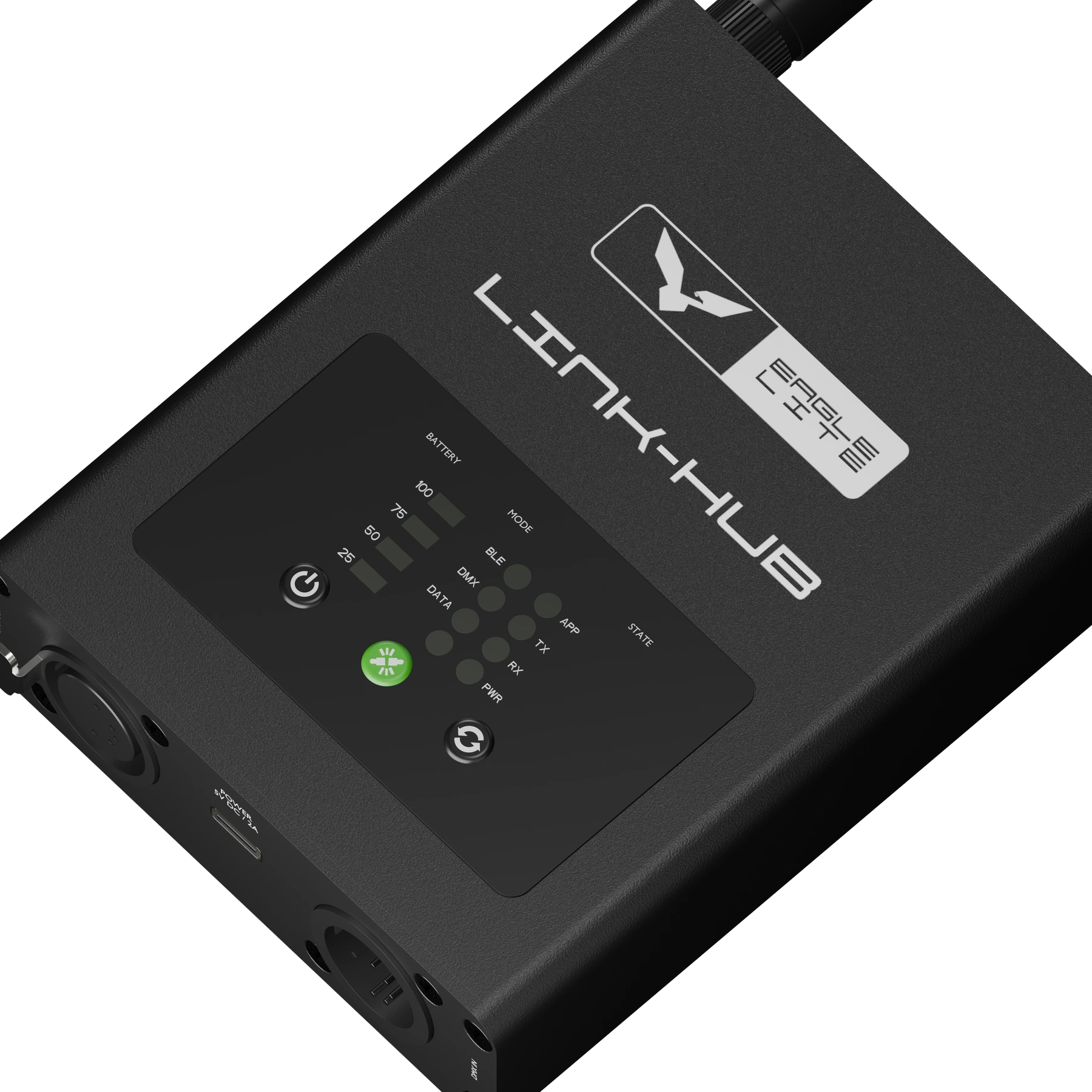

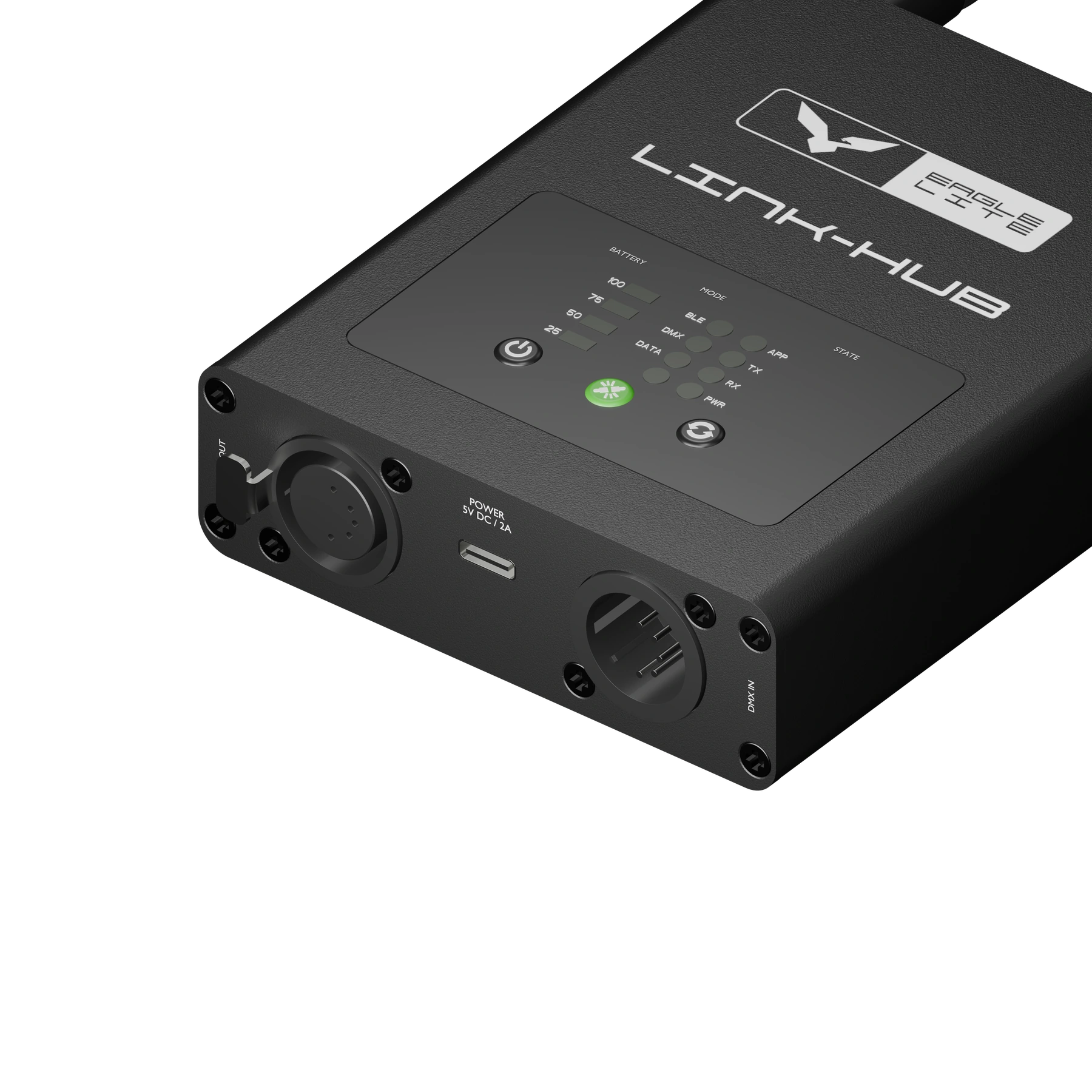

Lokale knapper til strøm, link og driftstilstand gør betjeningen overskuelig direkte på enheden. Separate LED-indikatorer viser APP, TX, RX, strøm, appforbindelse, DMX-link og DMX-data, så teknikeren hurtigt kan kontrollere signalvej og status under opsætning og fejlfinding.

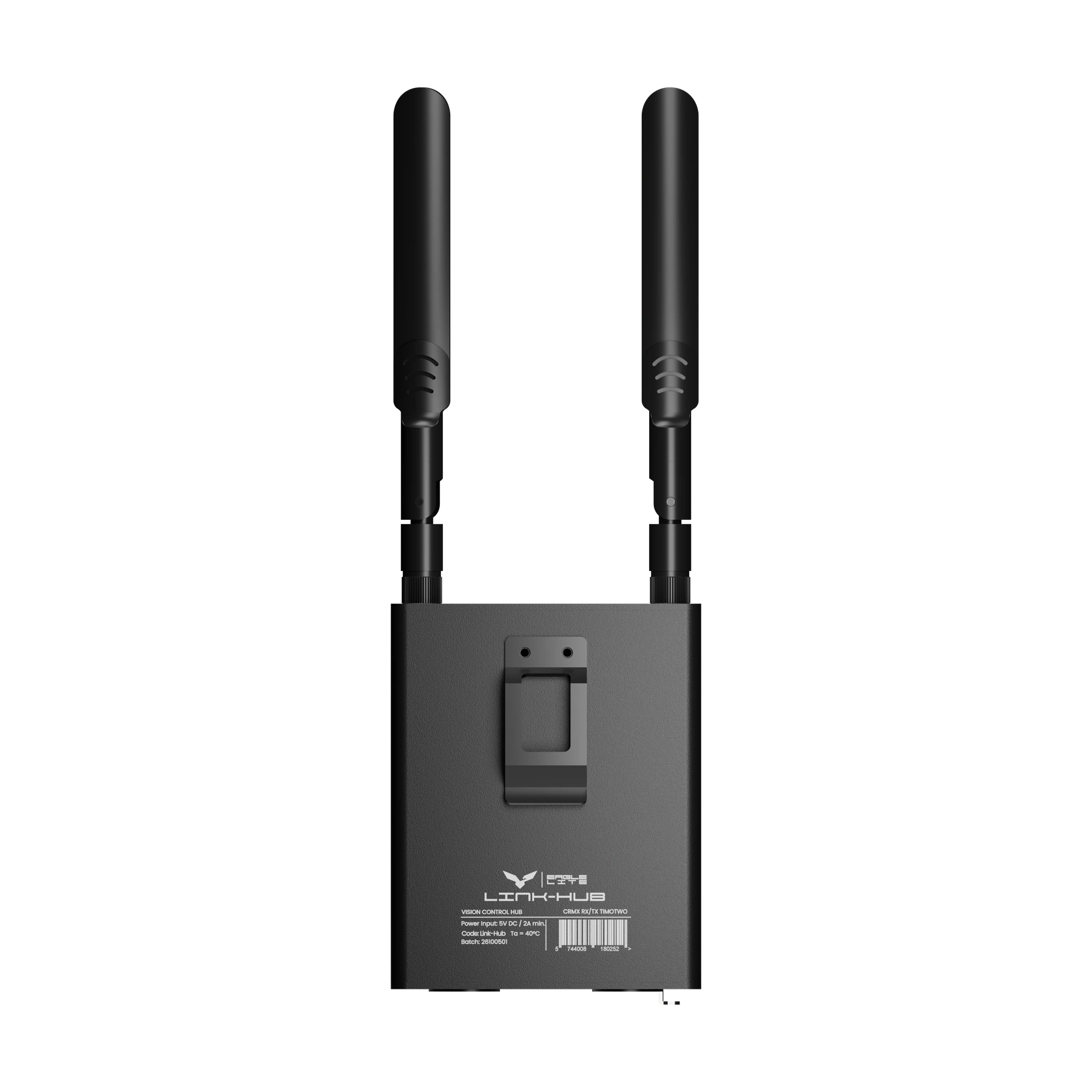

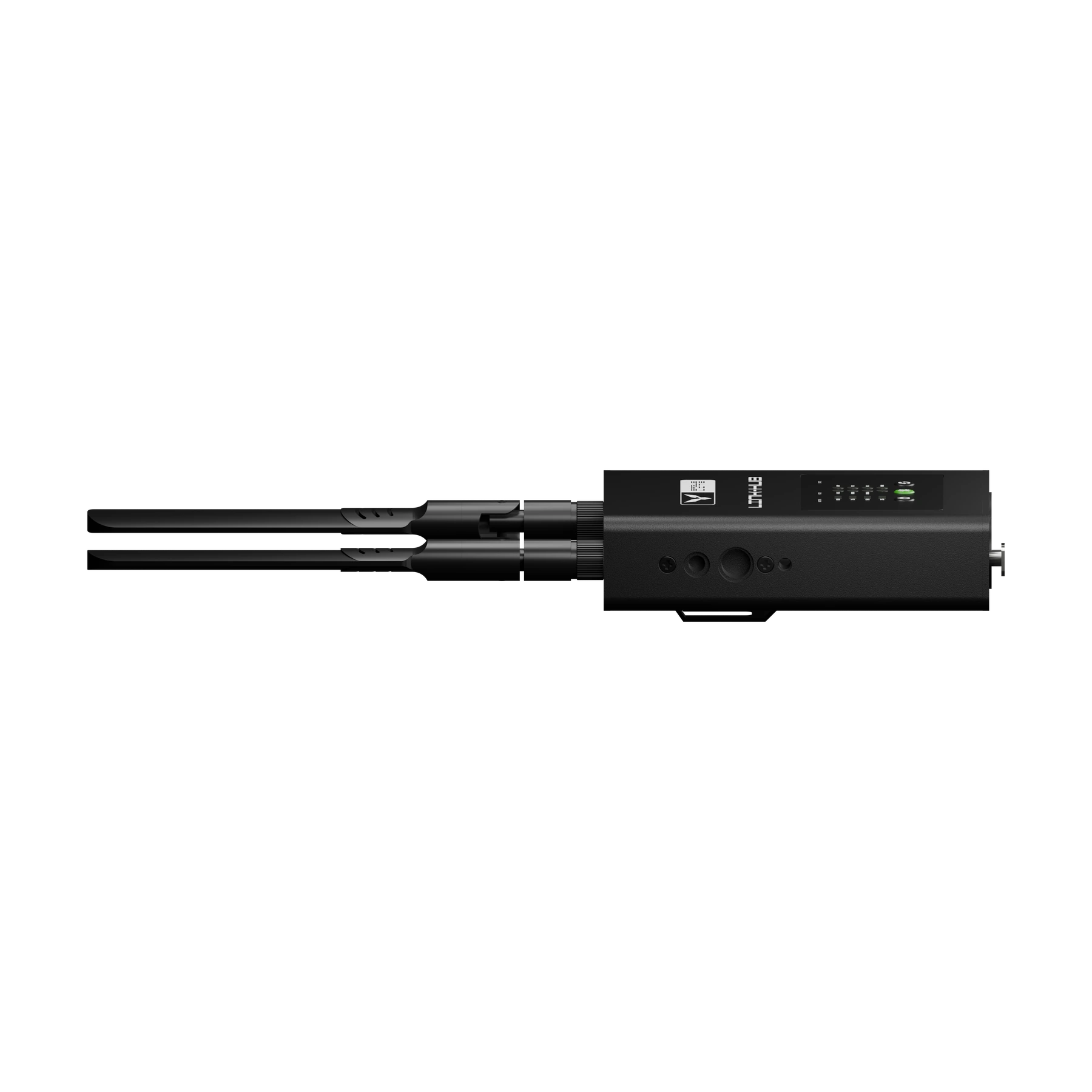

Det sorte aluminiumshus måler 95 × 276 × 30 mm og vejer 0,42 kg. LINK-HUB er IP20-klassificeret og beregnet til indendørs brug. Den medfølgende bælteclips og gevind i 1/4″-20, M10 og M4 giver flere muligheder for sikker placering på stativ, rig eller tekniker, og et bridge-kit kan vælges som tilbehør.

LINK-HUB samler dermed de vigtigste forbindelser til moderne trådløs lysstyring i én robust og transportabel enhed. Den kan fungere selvstændigt i en kompakt opsætning eller danne centrum i et større LINK-system med flere modtagere og armaturer.
